光コネクタ
防水形 光・電気複合コネクタ SFWBシリーズ プラグ
- 型 番
- 防水形 光・電気複合コネクタ SFWBシリーズ プラグ
- コネクタ形式
- 光複合コネクタ
- 光ファイバーモード
- シングルモード,マルチモード
- コネクタ種類
- プラグ
- 心数
- 2心,4心以上
商品情報

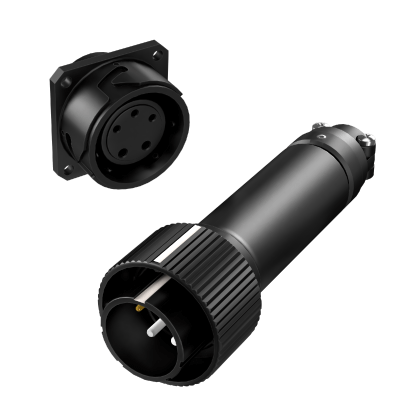

防水形 光・電気複合コネクタ SFWBシリーズ プラグ
Φ2.5mmフェルールを使用した光接続2心と電気接続3心の複合使用ができる屋外用防水コネクタです。
特長
・バヨネットロック方式のため簡単接続
・屋外使用に適した防水機能(IP67)
・嵌合部は5つのキーによる誤嵌合防止構造
・小型、軽量(キャップ付)
・RoHS指令準拠
主な仕様
・適用ファイバ シングルモード/マルチモード
・挿入損失 SM-10/125: 0.5dB以下 / GI-50/125: 0.3dB以下
・反射減衰量 SM-10/125: 40dB以上 / GI-50/125: 22dB以上
・定格電流 10A
・定格電圧 AC 250V
・適用電線サイズ 1.25mm2以下(半田付け)
・使用温度範囲 -20℃ ~ +80℃
・防水機能 IP67
品名構成
商品名:
SFWB-[][][]-PH[]-[]-[][]
